TANDHEELKUNDIGE TURBINE EN KOPPELINGEN: HOE VERMIJD JE VERGISSINGEN?

De turbine is het meest gebruikte roterende instrument in de praktijk. Toch bots je bij het vervangen of aanschaffen van een nieuwe turbine vaak op één detail: de koppeling. ISO-standaard, snelkoppeling, lichtaansluiting — de combinaties zijn talrijk en fouten zijn kostelijk. Deze gids geeft je de sleutels om zonder risico de juiste keuze te maken.

De koppeling: waarom dit het eerste criterium is

Een turbine werkt niet op zichzelf. Ze ontvangt perslucht, koelwater en — afhankelijk van het model — elektriciteit voor de LED-verlichting via een koppeling verbonden aan het snoer van de unit. Als die koppeling niet compatibel is met je stoel, werkt niets — geen lucht, geen water, geen licht.

Voor elke aankoop zijn twee zaken onmisbaar om te weten:

• Welke ISO-standaard heeft het snoer van mijn unit?

• Is mijn snoer uitgerust met een elektrische aansluiting voor de verlichting?

ISO A, ISO B, ISO C: wat zijn de verschillen?

ISO A-koppeling (Borden)

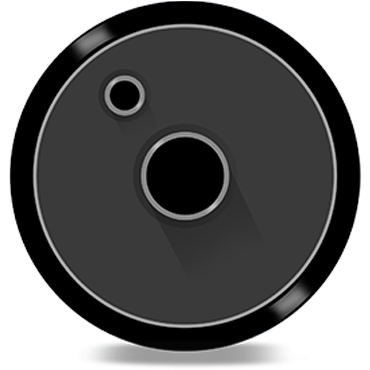

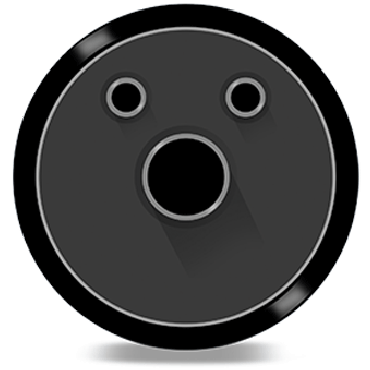

De ISO A-koppeling — ook wel Borden genoemd — is de oudste van de drie standaarden. Ze is te herkennen aan de afwezigheid van een uitlaatopening en haar configuratie met 2 of 3 gaten:

• 1 gat voor lucht

• 1 gat voor water

• 1 optioneel gat voor de chip blower

Ze komt nog voor op sommige oudere toestellen, maar verdwijnt stilaan uit nieuwe installaties.

ISO B-koppeling (Midwest)

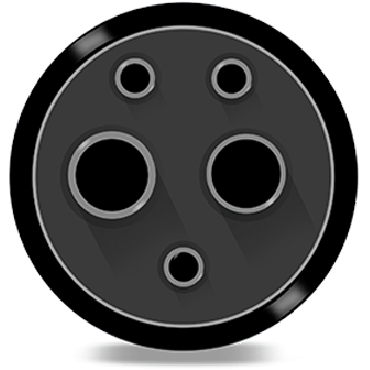

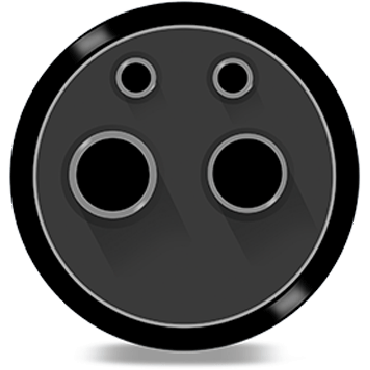

De ISO B-koppeling onderscheidt zich van de ISO A door de aanwezigheid van een uitlaatopening. Ze bestaat in 2, 4 of 5 gaten. De versie met 5 gaten integreert een glasvezel voor de verlichting.

ISO C-koppeling - de dominante standaard

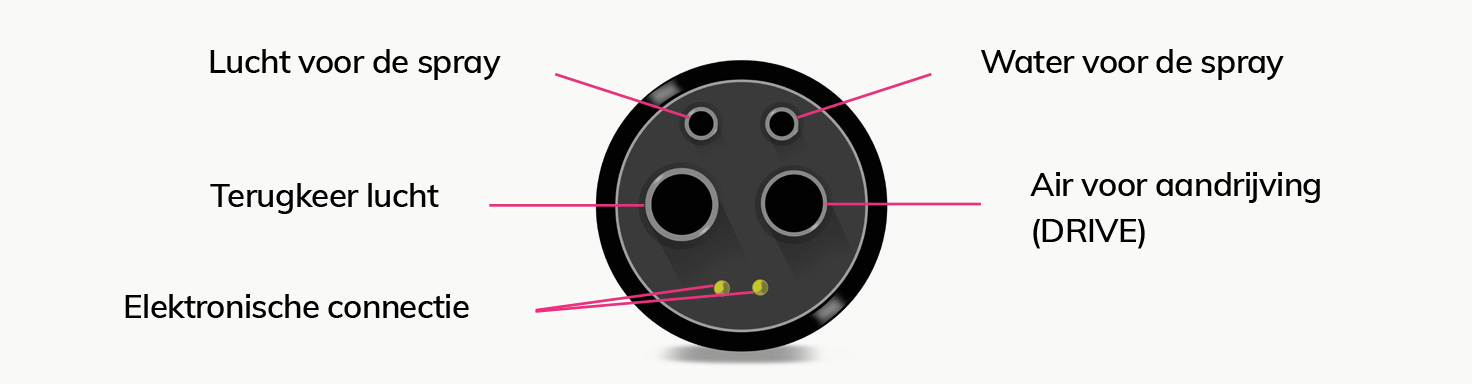

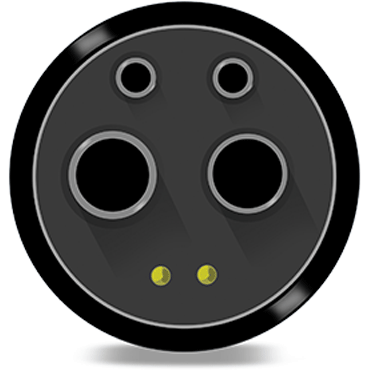

De ISO C-koppeling is vandaag de referentiestandaard in de tandheelkunde. Het is een ISO B aangevuld met twee elektrische aansluitingen voor verlichte instrumenten — vandaar de andere naam: "Midwest 4 gaten elektrisch". Ze is uitgerust op de grote meerderheid van moderne units en is compatibel met huidige LED-turbines.

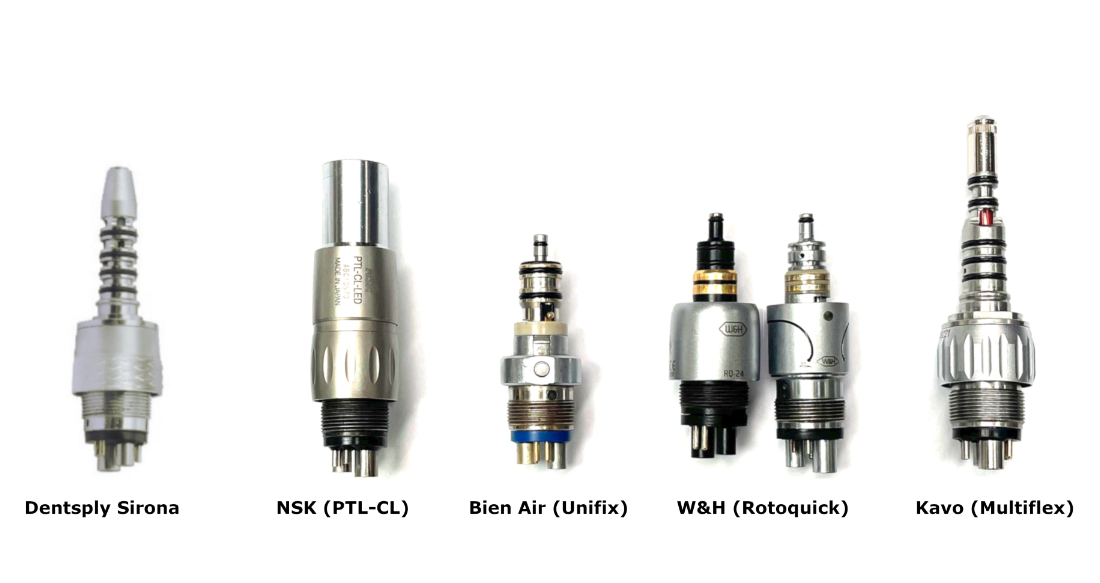

Snelkoppelingen: één stuk per fabrikant

Tussen het snoer van je unit en de turbine bevindt zich een snelkoppeling — een tussenstuk dat eigen is aan elk stoelmerk. Er bestaat geen universele koppeling: Bien-Air, KaVo, Sirona, W&H en NSK hebben elk hun eigen systeem ontwikkeld.

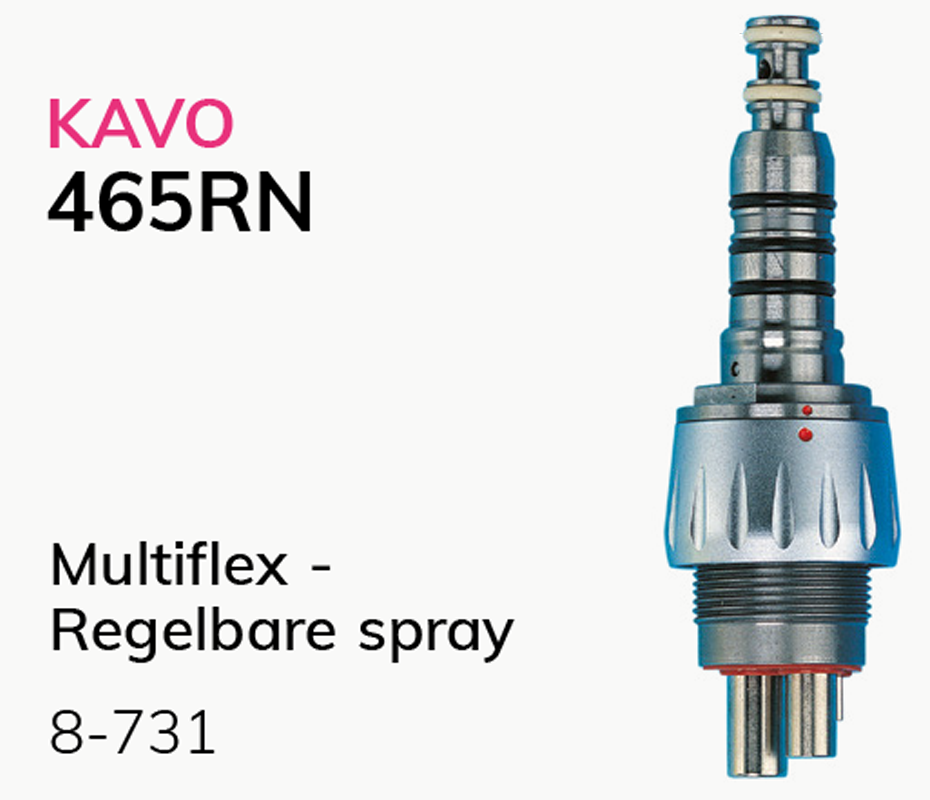

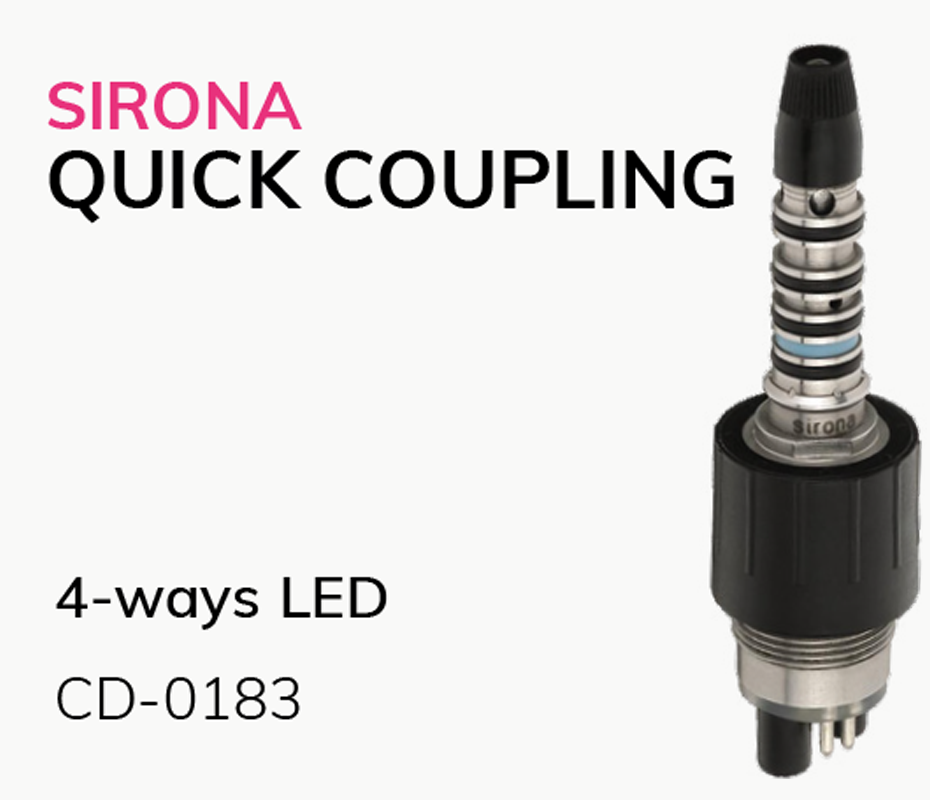

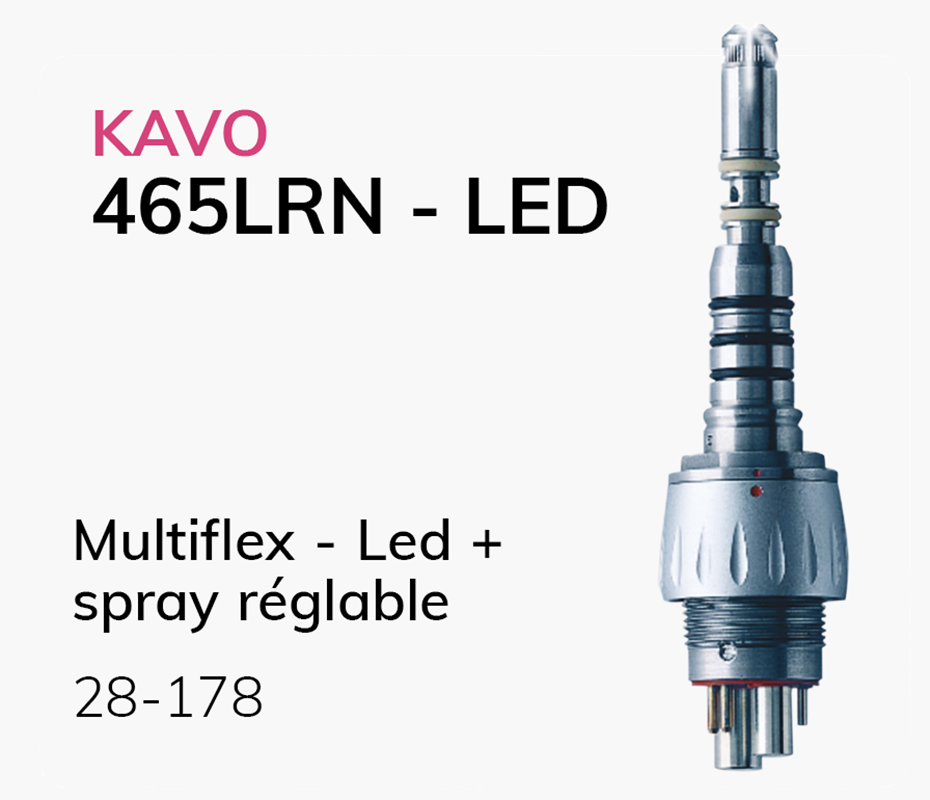

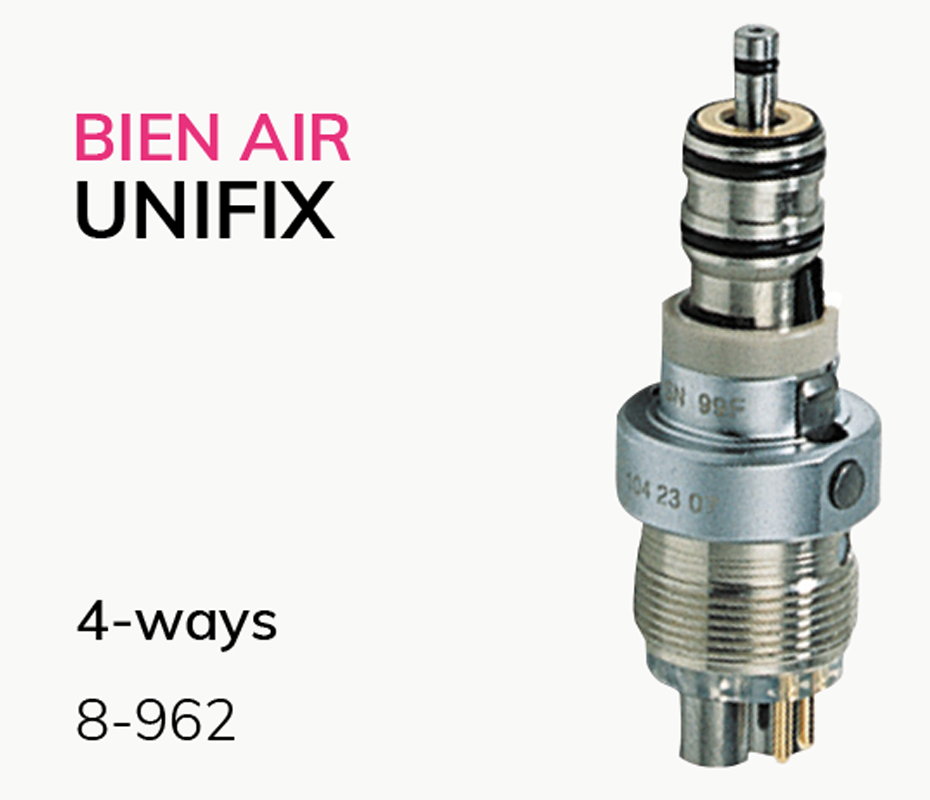

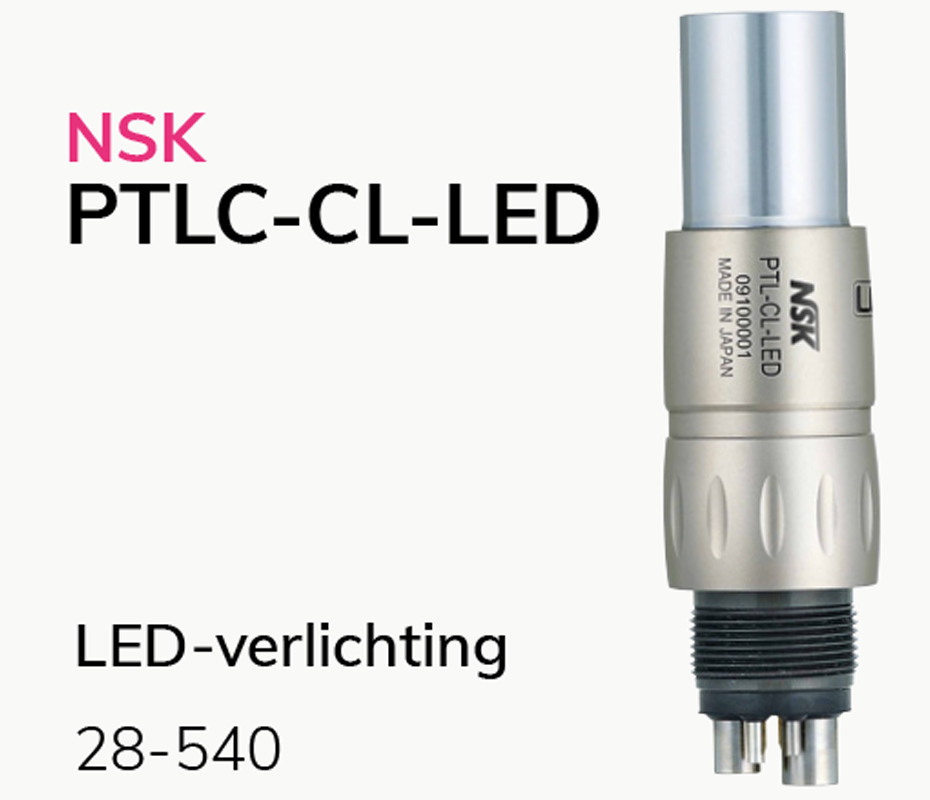

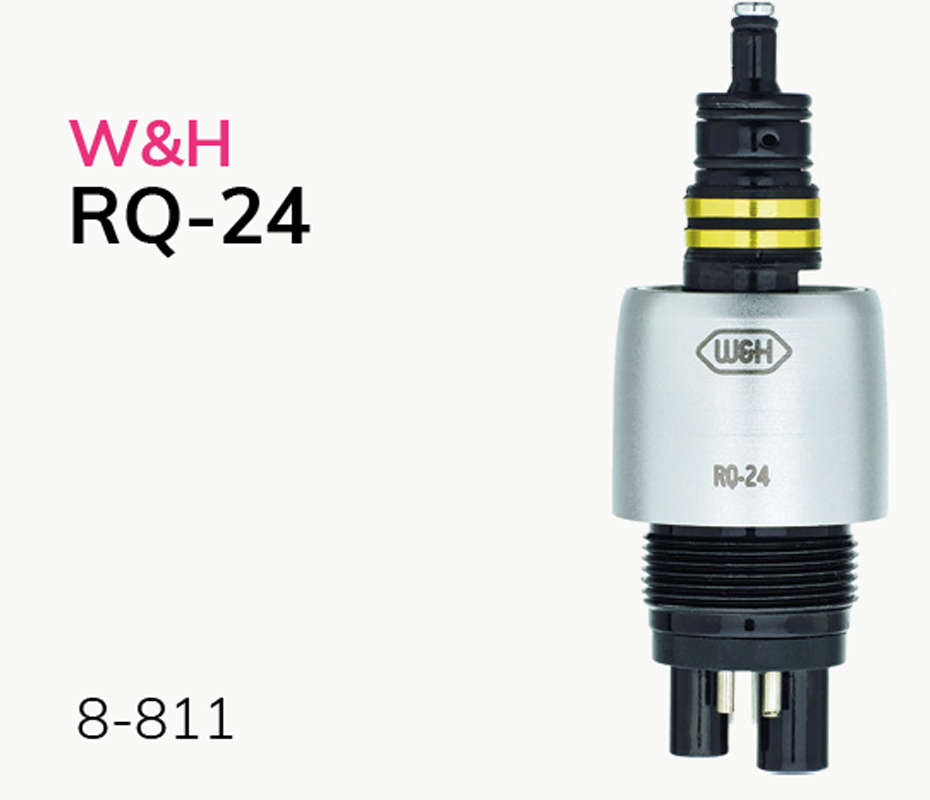

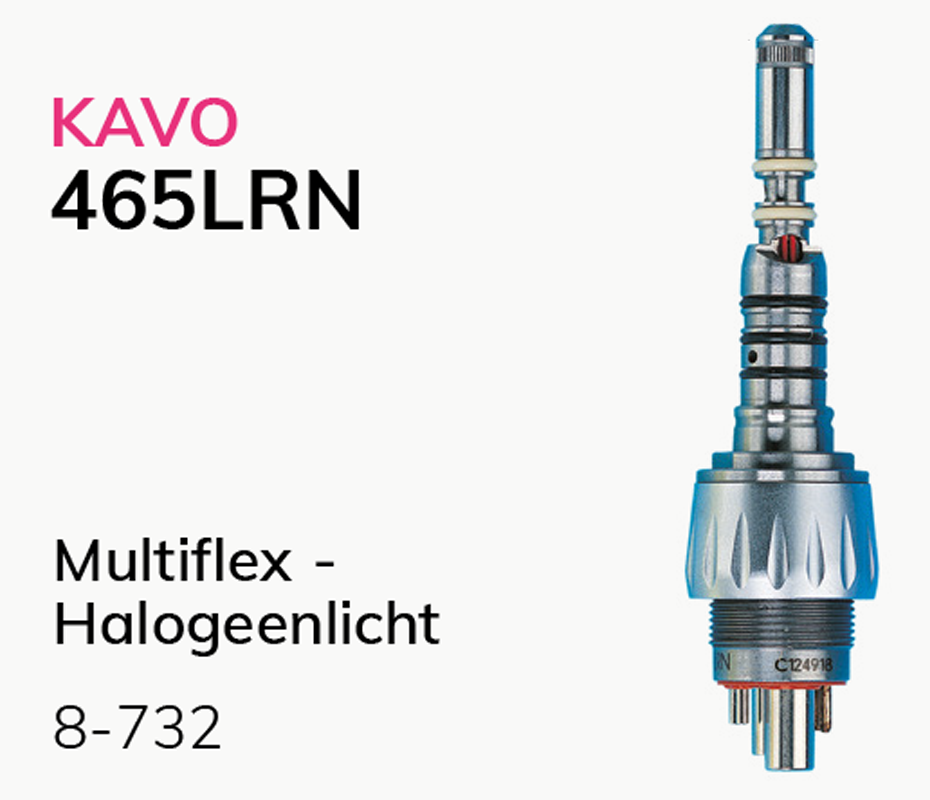

Dit zijn de meest voorkomende snelkoppelingen in Belgische praktijken:

ALLE SNELKOPPELINGEN BEKIJKEN

LED-verlichting : let op de polariteit

LED-lampjes hebben een eigenschap die halogeenlampen niet hebben: ze zijn gepolariseerd. De positieve pool van het lampje moet overeenkomen met de positieve pool van de koppeling — anders gaat het lampje niet aan.

Het probleem: er is geen visueel merkteken of fysieke vergrendeling om de juiste richting te bepalen. Als een nieuw geïnstalleerd lampje niet werkt, is de oplossing eenvoudig: draai het om zodat de aansluitingen worden omgekeerd. In vrijwel alle gevallen is dat voldoende om de verlichting te herstellen.

Let op: de polariteit kan ook variëren van stoel tot stoel. Controleer bij de aankoop van een nieuwe snelkoppeling de richting van de LED al bij de eerste ingebruikname.

Checklist voor aankoop

Zorg dat je bij het bestellen van een turbine of koppeling het volgende bij de hand hebt:

• De ISO-standaard van je snoer (A, B of C)

• Het merk en het exacte model van je stoel

• De informatie over de aan- of afwezigheid van een lichtaansluiting op je snoer

Ons team staat klaar om je te helpen de juiste koppeling voor jouw installatie te identificeren.
